在化工、石油、制药、电力等流程工业中，液位测量是确保生产安全与效率的关键环节。而磁翻板液位计，凭借其直观、耐用、无需外部电源即可现场指示等优势，成为工程师们信赖的“老伙计”。它就像一位默默值守的哨兵，通过翻牌的变幻，清晰地将罐体内的液位高度展现在操作人员眼前。
一、磁翻板液位计是什么？

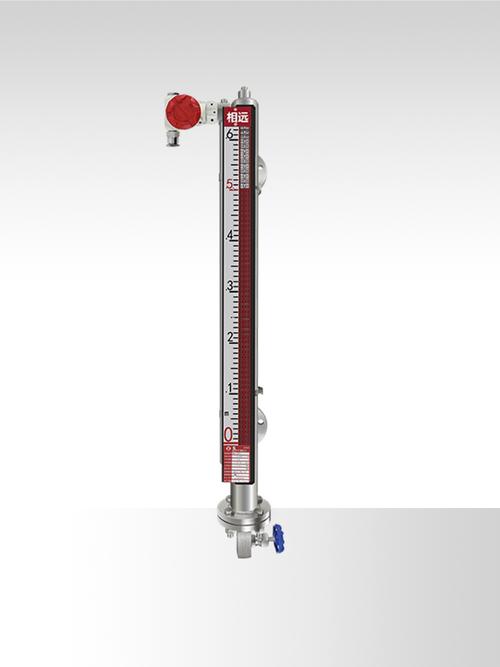

磁翻板液位计（也称磁性浮子液位计）是一种基于浮力原理和磁耦合技术的现场液位指示仪表。它的基本结构包括：
- 测量管（主体管）：通常由不锈钢、PVC或PTFE等耐腐蚀材料制成，垂直安装于罐体侧壁或顶部。
- 磁性浮子：置于测量管内，随液位升降而上下移动，浮子内装有高强度磁钢。
- 翻柱显示器：由一系列红白两色的矩形小翻片（或称翻板）排列而成，安装在测量管外侧。翻片内带有小磁体，受浮子磁场作用翻转。
- 连接法兰：用于将液位计与罐体对接。
当液位上升时，浮子随之升高，其磁场透过管壁吸引并翻转对应位置的翻片，使翻片从白色（或红色）变为红色（或白色）。于是，翻柱显示区中红白交界处即为当前液位值。通常红色表示有液（液相），白色表示无液（气相），一目了然。
二、工作原理：磁耦合的巧妙应用
磁翻板液位计的核心在于磁耦合。浮子与翻片之间没有任何机械连接，而是通过磁力“隔空”传递信号。这种非接触设计避免了密封泄漏和磨损，使得液位计在高压、高温、强腐蚀等恶劣工况下依然稳定工作。
磁翻板液位计还可附加远传变送器。在测量管外侧安装一个磁敏元件（如干簧管链或磁阻传感器），当浮子上下移动时，传感器检测磁场变化并输出4-20mA标准信号，接入DCS或PLC系统，实现远程监控与自动控制。也可加装液位开关，用于高低液位报警或联锁。
三、突出优势：为何备受青睐
- 现场直观指示：无需电源，翻牌颜色变化清晰可见，适合夜间和远距离查看。
- 高密封性：测量管与被测介质完全隔离，无动密封，杜绝泄漏。
- 适应性强：可测量高温（最高可达450℃）、高压（可达数十MPa）、高粘度及腐蚀性液体（通过选材）。
- 维护简便：结构简单，故障率低，日常几乎免维护。
- 可选功能丰富：通过加装变送器、开关、隔热夹套等，满足多样化需求。
四、选型要点：没有最好，只有最合适
| 考虑因素 | 选型建议 |
|---------|----------|
| 介质密度 | 浮子密度需远小于介质密度，否则浮力不足。一般要求介质密度≥0.5g/cm³。 |
| 介质腐蚀性 | 根据化学性质选择304、316L不锈钢、PP、PVDF或衬四氟等材质。 |
| 温度与压力 | 确认最高工作温度、压力，选择相应等级的主体管和浮子。 |
| 安装方式 | 侧装式（常见）、顶装式（适用于地下罐或顶部开口罐）。 |
| 测量范围 | 根据罐体高度选择，一般量程为300mm至6000mm，超长需分段或特殊设计。 |
| 是否需要远传 | 若需接入控制系统，选择带变送器或开关的型号。 |
| 防爆要求 | 在易燃易爆场合，选用本安型或隔爆型远传组件。 |
五、典型应用场景
- 石油化工：测量原油、成品油、酸碱储罐液位。
- 水处理：清水池、污水池、沉淀池液位监控。
- 制药行业：发酵罐、配液罐液位指示，满足卫生级要求。
- 电力行业：除盐水箱、凝汽器水位测量。
- 食品饮料：糖浆、果汁等储罐液位显示。
六、安装与使用注意事项
- 安装位置：应避免靠近进料口，以防浮子受到冲击波动。侧装时，上下连接法兰需保持垂直，且与罐体之间安装截止阀，便于检修。
- 浮子方向：注意浮子的“TOP”标记，严禁装反，否则指示失准。
- 定期校验：虽然免维护，但建议每半年检查一次翻片翻转是否灵活，清除测量管内外污垢。
- 伴热/保温：测量易结晶或高凝固点介质时，需加装蒸汽伴热或电热带，防止介质凝固卡阻浮子。
###
磁翻板液位计以其简单可靠的设计，解决了许多复杂工况下的液位测量难题。它不张扬，却默默守护着无数储罐的安全运行。在智能化浪潮下，磁翻板液位计也在不断进化——通过集成远传与物联网技术，它正从单纯的现场指示仪表，转变为工业物联网中的数据节点。无论技术如何迭代，这种直观、扎实的“哨兵”，仍将在工业现场占有一席之地。
选择磁翻板液位计，就是选择一份看得见的安全感。
